| Marca: | EVLINK |
| Número do modelo: | Série Q |
| Quantidade mínima: | 1 conjunto |
| Preço: | $1500 per set |
| Condições de pagamento: | T/T |
| Capacidade de fornecimento: | 100 grupos por 2 semanas |

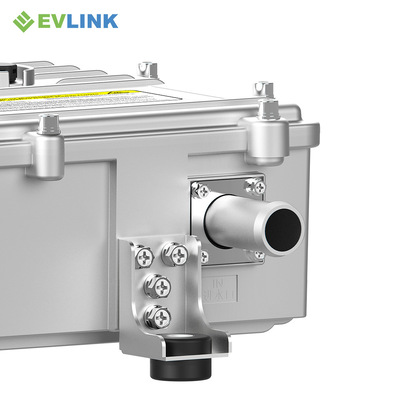

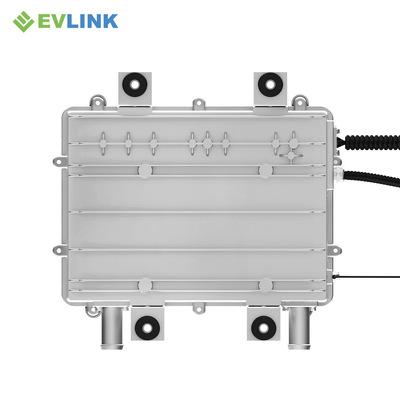

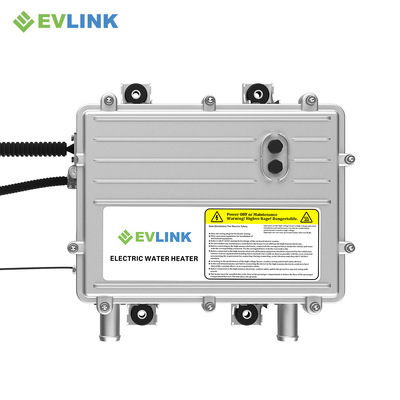

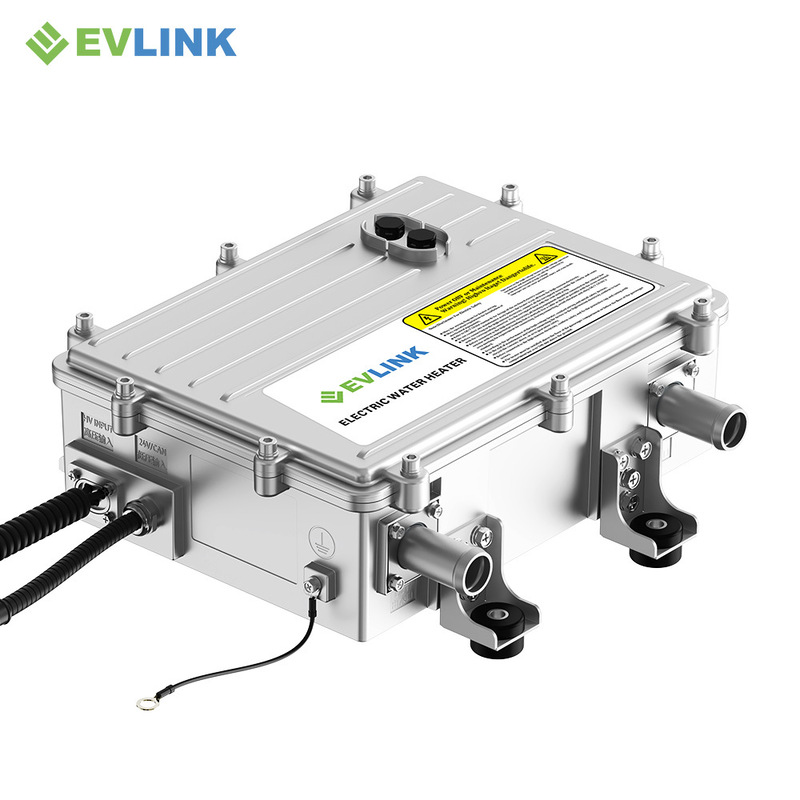

Um aquecedor de líquido de arrefecimento PTC de alta tensão para veículos elétricos, oferecendo 15–35 kW de potência de aquecimento e compatibilidade de 400–1100 V CC. Projetado para aquecimento de bateria e cabine em ônibus, caminhões e veículos de construção elétricos, suporta comunicação CAN e controle de sinal de habilitação para integração conveniente do sistema do veículo.
|
|
|
| Resistência de Isolamento | ≥100 MΩ a CC 1000V, seção de alta tensão |
| Proteção de Alta Tensão | Proteção contra sobretensão, subtensão, sobrecorrente, curto-circuito e sobretemperatura |
|
|
Comunicação CAN, comunicação de sinal de habilitação |
| Tamanho do Produto | 346 × 268 × 123 mm |
| Peso do Produto | 12 kg |
As especificações finais e os limiares de proteção devem ser confirmados de acordo com a configuração selecionada e o acordo técnico aprovado.
Este aquecedor de líquido de arrefecimento PTC foi projetado para suportar o gerenciamento térmico da bateria em veículos elétricos, fornecendo calor ao líquido de arrefecimento circulante. Quando integrado a um circuito de aquecimento de bateria compatível, ele ajuda a levar o líquido de arrefecimento à temperatura exigida pela estratégia de gerenciamento térmico da bateria do veículo.
A capacidade de aquecimento necessária depende da massa térmica da bateria, das condições ambientes, da temperatura alvo, da taxa de fluxo do líquido de arrefecimento e do período de aquecimento desejado. A seleção do aquecedor apropriado, portanto, requer uma avaliação do sistema de bateria e seu ambiente operacional.
A integração do controle do veículo permite que a operação do aquecedor seja coordenada com o monitoramento de temperatura e os comandos de gerenciamento térmico, sujeitos à interface de controle configurada e aos requisitos do sistema.
![]()
O aquecedor de líquido de arrefecimento PTC fornece uma fonte de calor controlada para sistemas de gerenciamento térmico de bateria baseados em líquido. Ele pode suportar o aquecimento da bateria quando necessário, sujeito aos limites de temperatura do fabricante da bateria e à estratégia de circulação e controle de líquido de arrefecimento do veículo.
Para aquecimento da cabine, o líquido de arrefecimento aquecido passa por um trocador de calor da cabine para fornecer calor ao compartimento de passageiros. O desempenho do aquecimento depende tanto da circulação do líquido de arrefecimento quanto do fluxo de ar através do trocador de calor do HVAC.
Com opções de potência de aquecimento de 15–35 kW e uma faixa operacional de 400–1100 V CC, o aquecedor destina-se a plataformas de veículos elétricos compatíveis com demanda de aquecimento significativa. A configuração final deve ser validada em relação à arquitetura elétrica do veículo, circuito de líquido de arrefecimento, restrições de embalagem e metas térmicas.
Ele usa energia elétrica do sistema de alta tensão do veículo para aquecer o líquido de arrefecimento circulante. O líquido de arrefecimento pode então transferir calor para o sistema de bateria, trocador de calor da cabine ou outro circuito térmico aprovado.
Não. Ele se destina a projetos com demanda de aquecimento relativamente alta. A configuração correta depende da tensão de operação, potência de calor necessária, condições do líquido de arrefecimento, espaço de instalação e requisitos de controle.
Ele pode suportar qualquer uma das aplicações quando a arquitetura do líquido de arrefecimento do veículo e a estratégia de controle permitirem. Alguns veículos usam circuitos separados, enquanto outros usam válvulas ou um loop térmico compartilhado.
Por favor, forneça o tipo de veículo, faixa de tensão de operação, potência de aquecimento necessária, tipo de líquido de arrefecimento, taxa de fluxo esperada, faixa de temperatura de entrada, espaço de instalação, requisitos de conector e requisitos de comunicação CAN.
Os requisitos específicos do projeto podem ser avaliados após o fornecimento do desenho de instalação, espaço de embalagem e interface elétrica. A configuração final deve ser confirmada no desenho aprovado e no acordo técnico.
Envie-nos sua faixa de tensão, potência de aquecimento alvo, condições do líquido de arrefecimento, taxa de fluxo, desenho de instalação, requisitos de controle e quantidade do projeto. A EVLINK revisará as informações e recomendará uma configuração adequada para confirmação técnica e cotação.
